Subwoofer de doble bobina de 6.5"
de techo de formato pequeño
Aplicaciones de Música Ambiental ∙ Tiendas ∙ Restaurantes ∙
Cafeterías ∙ Hospitalidad ∙ Espacios Comerciales
Serie AcousticDesign™
AD-C.SUB
Características
• Tonalidad consistente en toda
la familia Acoustic Design™
para aplicaciones de montaje en
superficie, techo y colgantes
• Profundidad y claridad mejoradas
aun ocupándose a volúmenes bajos
• Posibilidad de combinar diferentes
formatos de altavoces entre sí
(cualquier subwoofer con cualquier
satélite).
• Doble bobina para mejor disipación
de calor y manejar altos niveles
• Transformador de baja pérdida y
baja saturación de 70V / 100V con
derivación de 4Ω
• Rejilla magnética de ajuste rápido
• Salidas con filtro pasa altos
• Conectores Euroblock de 4 polos
• Cubierta removible para Conduit
• Logotipo removible
• Sistema de montaje con orejas de
doble escalonado extra largas (4x).
• Filtros avanzados de ecualización
mediante QSC Intrinsic
Correction™, disponible a través de
procesamiento en Q-SYS o en la
plataforma de amplificadores CXD

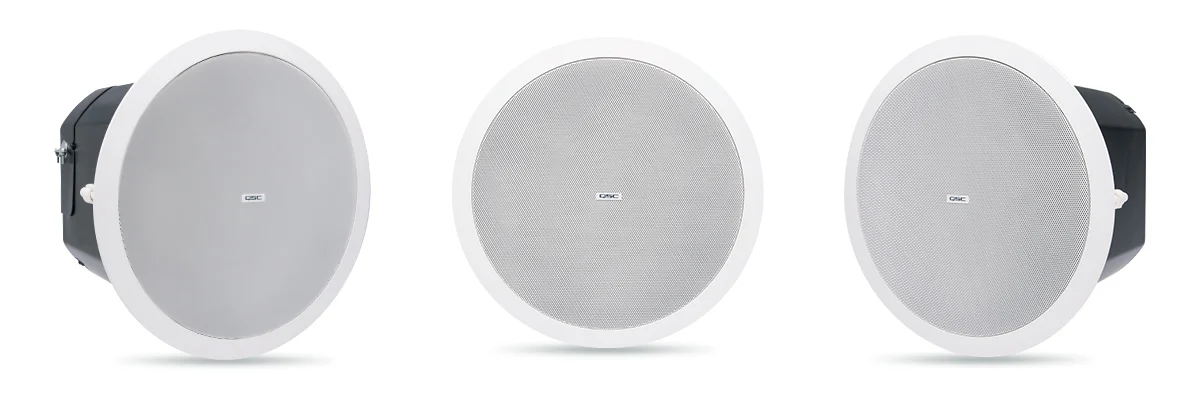

• Disponible en Negro (RAL 9011) o
blanco (RAL 9010).
• Información completa de EASE,
CF2, CAD y BIM disponible en línea
• Certificaciones UL1480 y UL2043
Los AD-C.SUB de QSC son parte de la
línea de SUB/SAT de Acoustic Design™ la
cual está diseñada específicamente para
aplicaciones de que requieran música de
ambiente con profundidad y claridad
mejoradas aún con niveles bajos.
La serie Acoustic Design Ofrece a los
integradores soluciones de sonido instalado
de calidad premium donde el rendimiento,
la cobertura y la estética son
fundamentales. Específicamente diseñadas
para mantener una tonalidad consistente en
todo el rango de altavoces de techo, de
pared y colgantes, la serie Acoustic Design
permite a los integradores una transición
sencilla en instalaciones mixtas.
Los altavoces de la serie SUB/SAT de
Acoustic Design están específicamente
diseñados para combinarse como guste.
Cualquier combinación de satélites puede
conjuntarse con cualquier subwoofer en la
línea de los SUB/SAT.

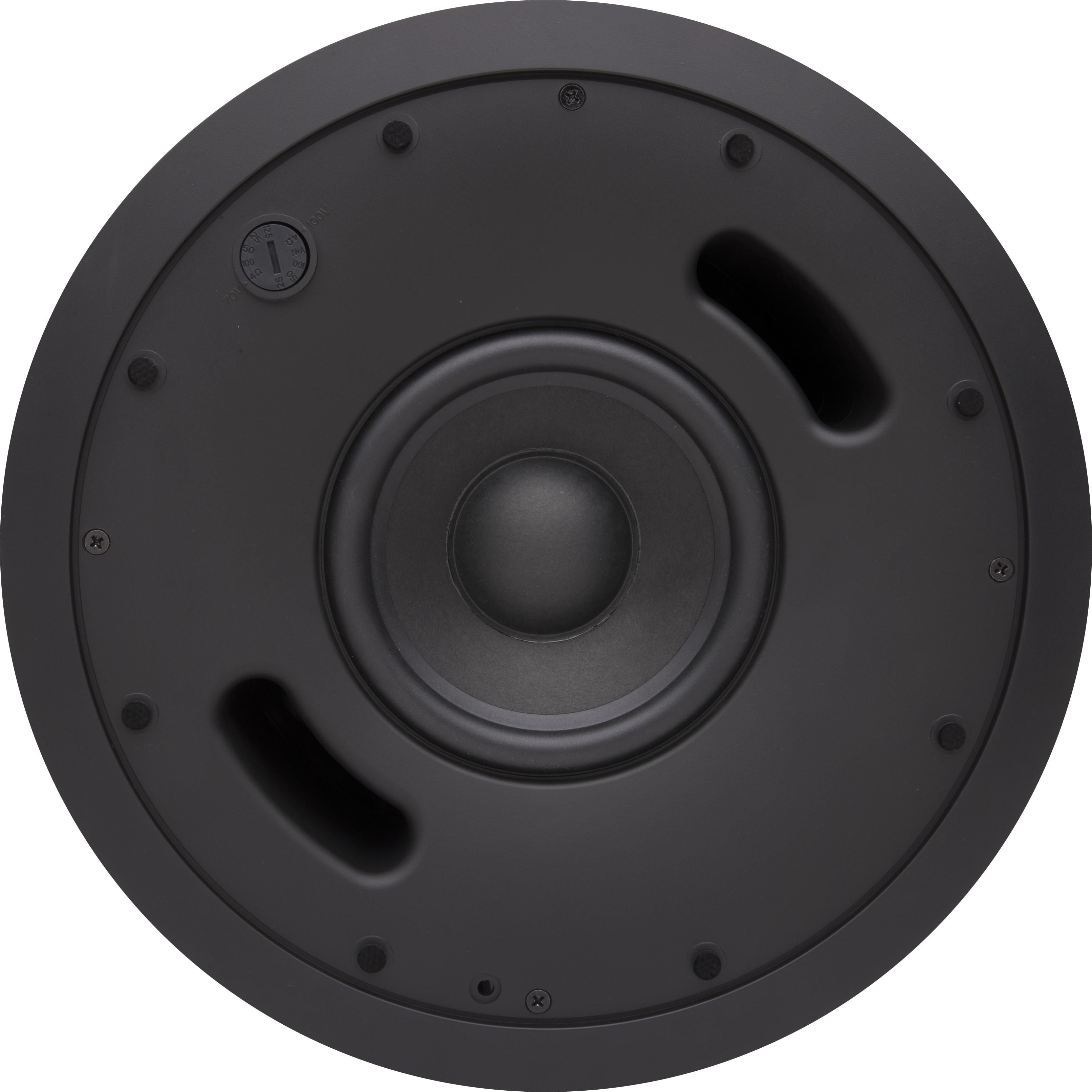

El AD-C.SUB cuenta con un woofer de alta
calidad de 6.5” con cono de papel tratado
para intemperie y con doble bobina para
mejorar la disipación térmica y tener un
nivel alto de salida en un formato pequeño.
La respuesta en frecuencia exacta del
AD-C.SUB se mantiene aún en aplicaciones
de 70V /100V, usando un transformador de
100W de baja pérdida y de baja saturación
con derivaciones seleccionables incluyendo
una derivación a 4Ω usando un selector
giratorio localizado bajo la rejilla magnética
de acero pintado con polvo.
El AD-C.SUB incluye salidas con filtro pasa
altas para conectar hasta cuatro altavoces
tipo satélite de la serie Acoustic Design
SUB/SAT. Esta característica simplifica
enormemente la instalación del sistema, la
cantidad de canales de amplificación y
facilitando el cableado.
Las entradas y salidas están ubicadas
detrás de la placa removible para el conduit,
asegurada con tornillos para evitar su
pérdida durante la instalación y ocupa un
conector de 2 polos de tipo Euroblock, que
puede utilizar hasta un cable calibre 12AWG
o 2mm de diámetro.

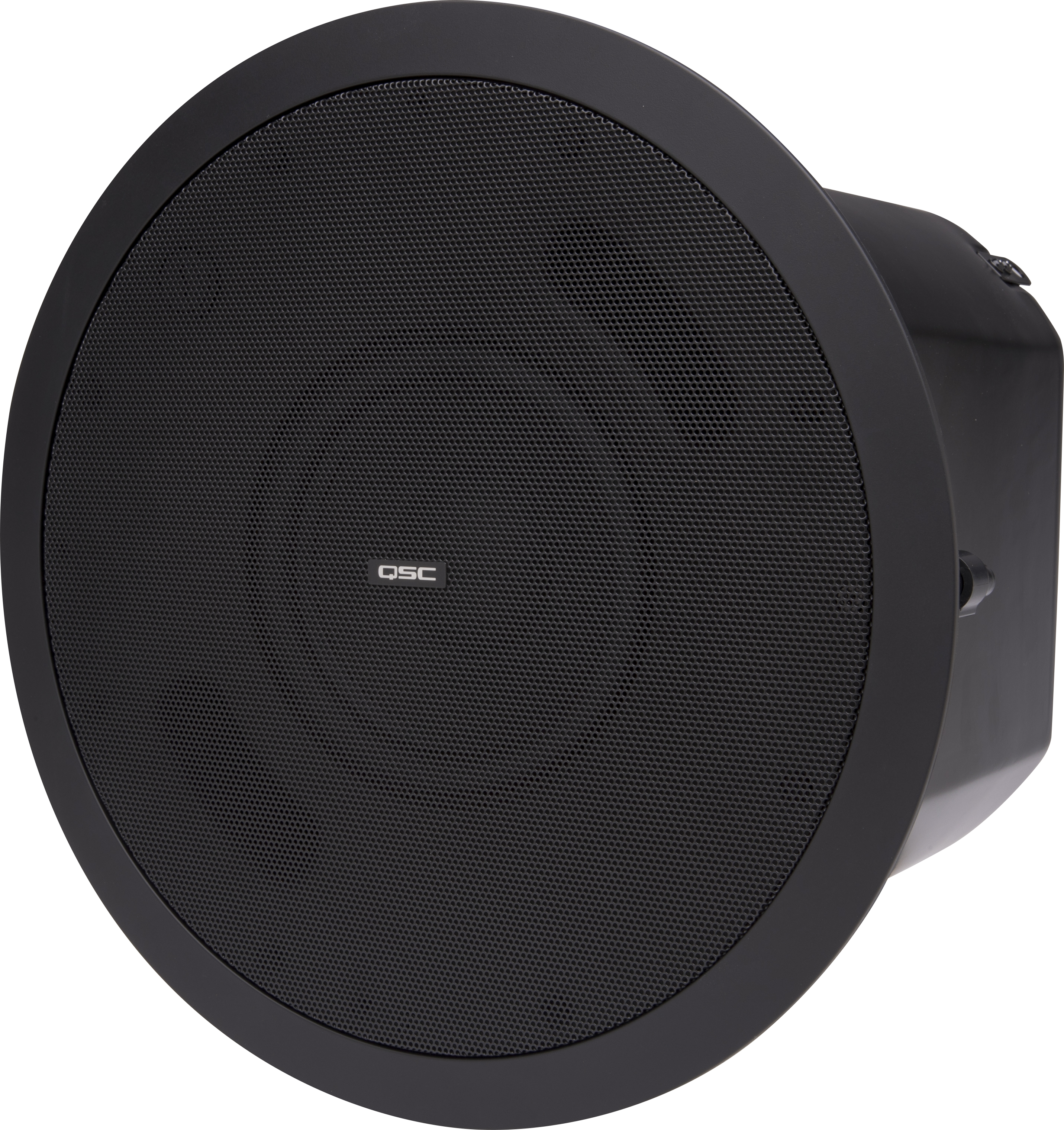

Para conservar el estilo estético, el robusto
gabinete de ABS, está protegido utilizando
inhibidores UV que previenen la
decoloración, así como el bote está pintado
usando pintura de polvo. La rejilla
magnética proporciona un logotipo que
puede desmontarse sin dejar rastros para
instalaciones donde no se permiten el uso
de marcas.
Los instaladores amarán el sistema de
montaje de cuatro orejas de doble
escalonado y de largo recorrido, que
captura grosores de techo de 0 " a 2.25”.
Se pueden utilizar filtros de sonorización
avanzados (Intrinsic Correction™) para
optimizar el desempeño de los altavoces y
agilizar su instalación a través las
mezcladoras de la serie MP-M para
aplicaciones de música y voceo, así como a
través de la plataforma Q-SYS, incluyendo
los amplificadores de la serie CXD como
parte de una solución completa de QSC.

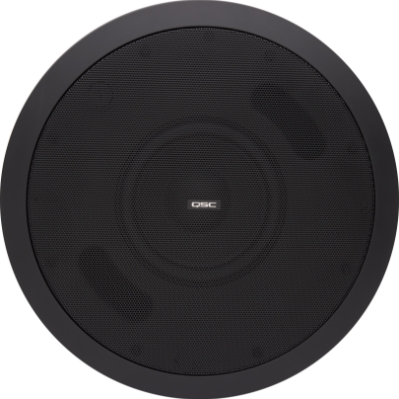

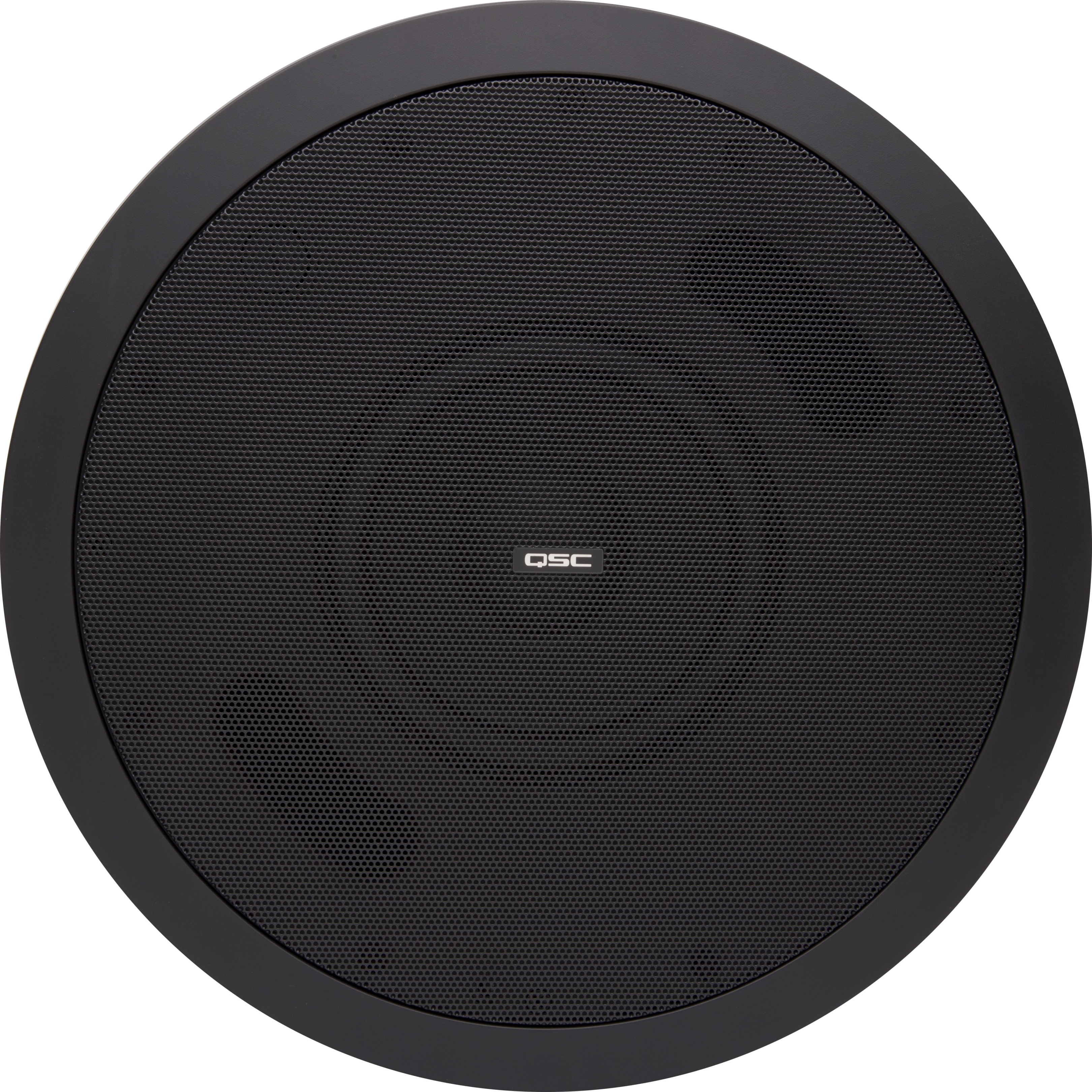

Los AD-C.SUB están disponibles en negro
QSC estándar (RAL 9011) o blanco (RAL
9010) y pueden ser pintados para que se
adapte a cualquier decoración.
Para sus necesidades de integración de
sistemas, los archivos completos EASE,
CF2, CAD y BIM están disponibles para su
descarga en QSC.com.
AD-C.SUB
Especificaciones
Detalles del Sistema AD-C.SUB
Transductor de LF 6.5” (165mm) woofer de cono de papel tratado para intemperie
Transductor de HF N/A
Rango Efectivo de Frecuencia 45 Hz – 150 Hz
Potencia / Voltaje Nominal con ruido 100 W / 20 V (rms)
Sensibilidad [dB] Nominal @1 W, 1 m : 86
Cobertura (-6 dB) [°] Nominal : Omni
Factor de Directividad TBD
Índice de Directividad [dB] TBD
SPL máximo [dB] Nominal, 1 m (continuo / pico) : 100 / 106
Amplificador recomendado 100 W
Derivación de Transformador / Impedancia Derivación: 4 Ω
100 W (70 V); NA (100 V) Tap: 50 Ω
50 W (70 V); 100 W (100 V) Tap: 100 Ω
25 W (70 V); 50 W (100 V) Tap: 200 Ω
12.5 W (70 V); 25 W (100 V) Tap: 400 Ω
Conectores Entrada Monoaural: Euroblock de 4 polos con salida de paso
Salida Monoaural con Filtro Pasa altas: 2x Euroblock de 4 polos para 4 satélites
Material del Gabinete ABS con bote metálico pintado con polvo
Material de la Rejilla Acero pintado con polvo
Protección contra Ingresos IP-34
Ambiente de Operación Diseñadas para uso en interiores
Temperatura de Operación -4 a 122° F (-20 a 50° C)
Dimensiones de Corte Ø 12" (Ø 305 mm)
Peso Neto 19.2 lb (8.7 kg)
Dimensiones (Ø x Al) Ø 13.4" x 10" (Ø 340 x 254)
Peso de Embarque TBD
Dimensiones de Embarque (Al x An x P) TBD
Accesorios Incluidos Anillo en C, plantilla de corte, rejilla, 3x Conectores Euroblock
Agencias de Seguridad UL1480, UL2043, NFPA90, NFPA70 adecuado para su uso en espacios de manejo de aire. Transformador registrado UL por UL1876,
cumple con ROHS, CE. El Bafle cumple con UL94-V0 y UL94-5VB especificaciones de flamabilidad; en acuerdo con los sistemas IEC60849
/ EN60849.
1675 MacArthur Boulevard • Costa Mesa, CA 92626 • Ph: 800/854-4079 or 714/957-7100 • Fax: 714/754-6174
© 2018 QSC, LLC all rights reserved. QSC and the QSC logo are registered trademarks of QSC, LLC in the U.S. Patent and Trademark office and
other countries. All other trademarks are the property of their respective owners. Patents may apply or be pending.
AD-C.SUB Spec Sheet 07/10/2018
please recycle
Detalles AD-C.SUB
Como parte del compromiso continuo de QSC con el desarrollo de productos, las especificaciones están sujetas a cambios sin previo aviso.
